Спирален реактор со јакна со полуцевка

Wuxi Hongdinghua Chemical Equipment Co., Ltd. дизајнира и произведува различни видови на реактори за клиентите. Еден тип на реактори е сосема различен, што се разликува од традиционалните реактори од типот јакна и има предности што ги немаат реакторите од типот на обвивка. Може да се користи за постигнување функции за загревање, испарување, ладење и мешање со мала или голема брзина. Овој тип на реактор е надворешен реактор со полуцевка.

Карактеристики и примена на надворешниот реактор со полуцевка:

Надворешниот реактор со полуцевка, познат и како реактор со надворешна калем цевка, често се користи за реактори со премногу внатрешни структури или премногу отвори на реакторот.

Изворот на топлина на реакторот на надворешната полуцевка е пареа, топла вода или термално масло што тече помеѓу надворешниот ѕид на обвивката на реакторот и полуцевката. Замена на традиционалната форма на јакна.

Надворешниот реактор со полуцевка, како реактор со обвивка, може да се користи и во нафта, хемикалија, гума, пестициди, бои, фармацевтски производи, храна и други процеси како што се вулканизација, нитрификација, хидрогенизација, алкилација, полимеризација и поликондензација.

Детали за надворешниот реактор со полуцевка

Спиралната надворешна цевка на спиралниот реактор со полуцевка усвојува дизајн на половина цевка, што може да ја намали дебелината на ѕидот на телото на реакторот и да ја подобри способноста за носење притисок на реакторот.

Полукружната обвивка на цевката на надворешниот реактор со полуцевка го дели внатрешниот цилиндар во услови на притисок кои се подложени на локален надворешен притисок во полукружната цевка и притисок во внатрешноста на цилиндерот. Надворешната полу-цевка јакна исто така може да ја спречи нестабилноста на внатрешниот цилиндар. Од севкупната перспектива на реакторот, секоја надворешна обвивка од спирална цевка служи како прстен за зајакнување на цилиндерот на реакторот, заменувајќи го телото на обвивката што предизвикува внатрешниот цилиндар да биде подложен на севкупен надворешен притисок. Надворешната обвивка со спирална цевка има силна способност за отпорност на притисок помеѓу 0,6 и 2,5 MPa, што може значително да го подобри квалитетот на медиумот за пренос на топлина за време на реакции на материјали кои не се чувствителни на топлина.

Земајќи го како пример греењето со пареа, реакторот со полуцевка со обвивка со полукружна цевка. Намалувањето на притисокот на пареата често се контролира на 0,4 MPa. Кога користите надворешен реактор со обвивка со спирална цевка, притисокот на пареата може да биде помеѓу 0,7 и 1,3 MPa, без потреба од дополнително намалување на притисокот. Поради значителното подобрување на состојбата на напрегање на внатрешниот цилиндар од надворешната обвивка на спиралната цевка, дебелината на ѕидот на внатрешниот цилиндар е релативно намалена. Поради празнините во процесот на заварување на обвивката на надворешната калем цевка, кога потребниот пренос на топлина е ист, површината за пренос на топлина на реакторот со полуцевка е соодветно помала.

Надворешниот реактор со полуцевка ги има предностите на високата ефикасност на греењето, брзата брзина на ладење на материјалот и намалените трошоци за производство на клиентите. Тој е многу стабилен и има помал шум за време на работата. Целата опрема лесно се чисти и може постојано да се користи. Реакторот со полу-цевка јакна ги распрснува и меша суровините, со добар ефект на запечатување и без истекување. Вграденото празнење обезбедува целосно празнење без остатоци.

Реакторот со полу-цевка јакна е попогоден за ефикасноста на пренос на топлина, бидејќи може да послужи како комора за извор на топлина – структурата обезбедува намалување на топлинскиот отпор на воздухот во реакторот; Исто така, може да помогне да се постигне целта за заштеда на потрошувачката на енергија, односот на волуменот на обвивката до половина волумен на цевката е 8: 1. што може да ги намали трошоците за инвестирање и производство.

Не само што може да го подобри коефициентот на пренос на топлина, туку и да го намали топлинскиот отпор и е погоден за процеси на ладење. Исто така, може да ја зголеми брзината на проток на медиумот во спиралната полуцевка, а медиумот што тече со голема брзина може ефикасно да го спречи лушпењето на внатрешната површина на обвивката со полуцевка. Во исто време, оваа опрема може да го намали вкупниот дијаметар на телото на реакторот и да заштеди простор.

Затоа, надворешниот реактор со полуцевка ги има следните предности:

1. Намалете ја дебелината на ѕидот на телото на реакторот и подобрете ја неговата способност за оптоварување (дебелината на ѕидот на телото и долната глава на реакторот е 37,5% и 50% потенка од онаа на традиционалниот реактор со обвивка);

2. Корисен е за подобрување на ефикасноста на пренос на топлина (не само што може да го зголеми коефициентот на пренос на топлина туку и да го намали топлинскиот отпор);

3. Заштедете ја потрошувачката на енергија (односот на волуменот на обвивката до волуменот на половина цевка е 8, со што се намалува термичкиот отпор);

4. Брза ефикасност на ладење (намалување на трошоците на клиентите);

5. Намалувањето на вкупниот дијаметар на телото на реакторот е корисно за распоредот на работилницата.

Различни видови на метали како што се нерѓосувачки челик, јаглероден челик, титаниум челик итн.

Реакторот со полу-цевка јакна се состои од следниве структури:

1.спирална полуцевка

2. Тело на реакторот

3.глава

4. Мешалка (разни видови мешање или комбинации)

5. Уред за возење (мотор, редуктор, магнетно мешање)

6. Уред за заптивање на вратило (заптивка за пакување, заптивка на машина со еден крај, двојна машинска заптивка, магнетна заптивка, итн.)

7.Поддршка (носач за поддршка или уво седиште)

Кога Wuxi Hongdinghua Chemical Equipment Co., Ltd. дизајнира реактор со јакна од половина цевка за клиентите, ве молиме љубезно дајте ги следните податоци и параметри за HDH.

1. Волумен: ______L

2. Јакна со полуцевка: област за размена на топлина ______ã¡

извор на топлина: A греење со пареа B топла вода C Греење со масло за пренос на топлина

3. Работен притисок: притисок на обвивката ______MPa, внатрешен притисок на цилиндарот _______MPa

4. Работна температура: јакна ______â внатрешен цилиндар ______â

5. Материјал:

Јакна A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Друго

Внатрешен цилиндар A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Друго

6. Тип на мешање: А: тип на лопатка Б: тип на рамка C: тип на сидро D: тип на турбински погон Е: други

7. Редуктор: А: Редуктор на тркала со циклоиден пин Б: брзина на вртење на редуктор на брзина: ______rpm

8. Моќност на моторот: ______KW, дали е потребна променлива фреквенција отпорна на експлозија____________

9. Заптивка на вратило: А: Кутија за пакување Б: Механичка заптивка 204 В: Механичка заптивка 205 Д: Друго

10. Внатрешна калем цевка

О: Грејна површина: ______м2

Б: Површина за ладење: ______квадратен метар

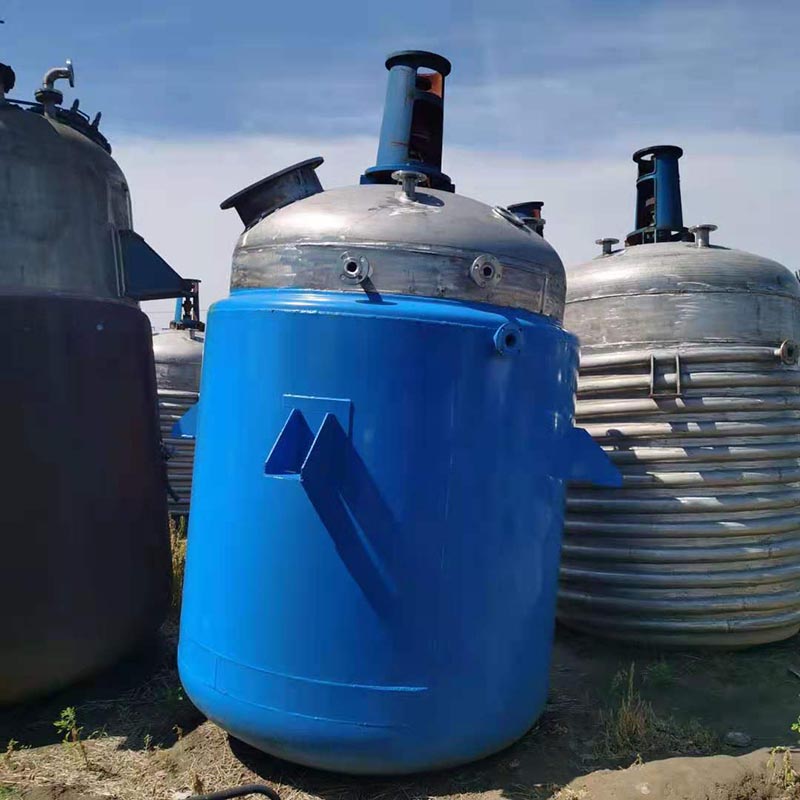

Реактор со полу-цевка јакна
