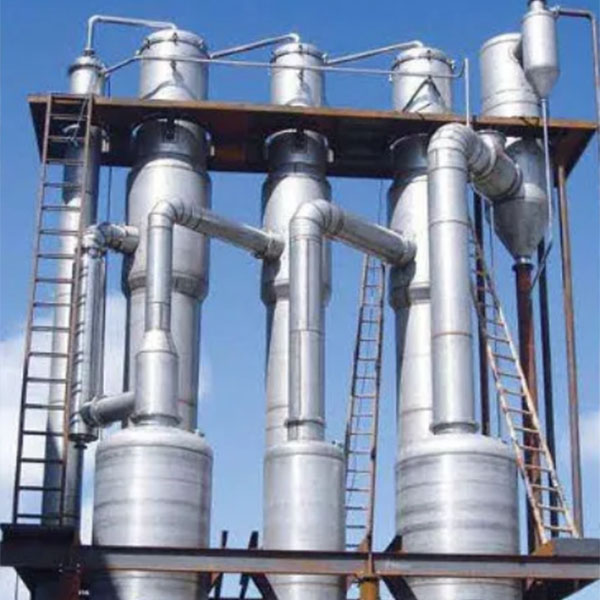

Индустриски испарувач на филм за паѓање

Според карактеристиките на материјалите, некои суровини бараат испарувач на филм што паѓа за третман со концентрација. Wuxi Hongdinghua Chemical Equipment Co., Ltd. има долгогодишно искуство во дизајнирање и производство на испарувачи на филм што паѓа.

Industrial Falling Film Evaporator е уред кој може да постигне испарување и концентрација преку загревање со топла вода, пареа и масло за пренос на топлина.

Материјалот во испарувачот на филм што паѓа тече надолу во форма на тенок филм, па затоа е наречен „филм за паѓање“ за да се разликува од процесот кога течноста од суровината тече нагоре. Неговата главна функција е да испарува вода и гас од суровината, со што се зголемува содржината на сува материја во материјалот, па оттука и името „испарувач“.

Принцип на процес

Суровината што треба да се испари влегува во испарувачот на филмот што паѓа од врвот на испарувачот на филмот што паѓа преку пумпата за напојување, поминувајќи го дистрибутерот на течност кој е инсталиран на врвот на испарувачот на филмот што паѓа и цевката со филм што паѓа опремена со секое парче цевка за размена на топлина внатре, така што течноста од суровината може да се формира филм. Течноста од суровината поминува низ цевката за испарување (од страната на цевката) и се дистрибуира во облик на филм во цевката за размена на топлина. Кога суровината тече надолу во шуплината на цевката од сопствената гравитација, таа се загрева од пареата надвор од цевката и испарува кога ќе ја достигне температурата на испарување. Суровината, заедно со секундарната пареа, тече надолу од цевката и испарува во форма на филм. Секундарната пареа се вшмукува од топлинската пумпа со парен млаз преку ефектот Вентури и се меша со надворешната свежа пареа, која се испраќа на страната на обвивката на комората за загревање на испарувачот на филмот што паѓа како пареа за загревање. Страната на обвивката на комората за загревање на филмот што паѓа има плочи за водење на секундарната пареа, кондензирање и испуштање на некондензирачки гасови. За време на процесот, топлинската енергија се пренесува однадвор преку ѕидот на цевката до материјалот испарен во внатрешноста на цевката. По размена на топлина, секундарната пареа се кондензира во вода од кондензаторот и се испушта од испарувачот на филмот што паѓа.

Предности на испарувачот на филмот што паѓа

1. Времето на задржување на течната смеса е кратко и нема да предизвика оштетувања од деградација на супстанците чувствителни на топлина;

2. Поради статусот на тенок филм и високата стапка на проток на течност, коефициентот на пренос на топлина на примарната кристализација на испарувањето е соодветно висок;

3. Падот на притисокот е мал, а притисокот и температурата измерени со процесот на разменувач на топлина се речиси константни, така што разумната топлина може да се избегне или минимизира;

4. Бидејќи суровинската течност тече само под дејство на гравитацијата, наместо да биде поттикната од високата температурна разлика, дозволено е да се усвои поекономична ниска температурна разлика;

5. Количината на течност што се задржува во опремата е релативно мала, што може да избегне задржување на течности во мали размери и континуирана висока температура;

6. Вриењето е конвективно вриење, така што состојбата на површината на цевката има релативно мало влијание врз вриењето.

Испарувачите на филм што паѓа се широко користени за испарување и концентрација на вода или раствори на растворувачи во индустриите како што се медицината, храната, хемиската и лесната индустрија. Испарувачите на филмови кои паѓаат, исто така, може да бидат широко користени за третман на отпадни течности во овие индустрии. Особено погодна за материјали чувствителни на топлина, оваа опрема работи континуирано под вакуум и ниски температурни услови, со висок капацитет на испарување, заштеда на енергија и намалување на потрошувачката, ниски оперативни трошоци и може да обезбеди непроменливост на материјалите за време на процесот на испарување.

Детали за испарувачите на филмот што паѓаат:

Во испарувачот на филмот што паѓа, течноста што треба да се испари влегува од врвот на испарувачот на филмот што паѓа и поминува низ дистрибутерот на течност. Течноста тече надолу по ѕидот на цевката во форма на филм. Причината зошто паѓачкиот проток на филмот може да го подобри коефициентот на пренос на топлина е тоа што површината на протокот на филмот е многу помала од реалната површина на пресекот на цевката, така што Рејнолдсовиот број на протокот е значително зголемен, што го прави коефициентот на пренос на топлина значително повисок од оној на обичната опрема исполнета со течност. Филмот што паѓа и филмот што се крева се должат на протокот на филмот, што значително го зголемува коефициентот на пренос на топлина, но нивниот принцип на формирање филм е различен. Подигнувањето на филмот се должи на големата брзина на протокот на воздух, што предизвикува течноста да формира филм и да се издигне по ѕидот на цевката; Паѓањето на филмот е предизвикано од гравитацијата и силата на мокрење на течноста на ѕидот на цевката, што предизвикува течноста да тече надолу по ѕидот на цевката во форма на филм.

Затоа, некои од карактеристиките на испарувачот на филмот што паѓа се различни од карактеристиките на испарувачот на филмот што расте:

Во испарувачот на филмот што паѓа нема колона за статички притисок, што нема да предизвика зголемување на точката на вриење. Во исто време, коефициентот на пренос на топлина нема никаква врска со температурната разлика. Ова значи дека коефициентот на пренос на топлина може да биде многу висок при ниска температурна разлика за пренос на топлина, така што филмот што паѓа е посоодветен од филмот што расте за испарување на супстанции чувствителни на топлина.

Филмот што паѓа е различен од филмот што расте, а коефициентот на пренос на филмот не зависи од брзината на пареата во цевката, па затоа е погоден за прилики со мало испарување. На пример, некој испарувач со два ефекта често користи испарување на филмот што расте за време на испарувањето во првата фаза, додека испарувањето на филмот што паѓа се користи во втората фаза на испарување.

Бидејќи филмскиот тек на испарувањето на филмот што паѓа се потпира на наклонетоста на гравитацијата, под влијание на гравитацијата, течноста поминува низ дистрибутерот на филмот што паѓа, формирајќи облик на филм и рамномерно се распоредува на секоја цевка за размена на топлина. При инсталирање на дистрибутерот на филмот што паѓа, мора да се осигура дека е хоризонтален за да се избегне нерамномерна распределба на протокот на течност, што може да влијае на формирањето на филмот и брзината на проток потребни за испарување на филмот што паѓа. Пред HDH да дизајнира и произведе испарувач на филм што паѓа, техничкото лице детално ќе комуницира со клиентите за следново:

Составот и спецификациите на течната мешавина на суровини - ова може да го одреди точниот избор на материјал за изградба на испарувачот

Стапка на концентрација на суровина (течна смеса)

Барања за концентрација за завршување

Капацитет за обработка (волумен)

На овој начин, HDH може да дизајнира според податоците и барањата што ги давате, да ги одреди соодветните материјали за изградба на опрема и да определи која форма на испарување да се користи, без разлика дали станува збор за испарувач на филм што расте или за испарувач на филм што паѓа.

Паѓа филм Испарувачï¼хидраулично тестирањеï¼
