Тип разменувач на топлина со отстранлива спирална плоча

Помеѓу различните типови разменувач на топлина со отстранлива спирална плоча произведени од Wuxi Hongdinghua Chemical Equipment Co., Ltd., разменувачот на топлина со спирална плоча што може да се одвојува е исто така изборен тип на разменувач на топлина.

Структурни карактеристики на разменувач на топлина со отстранлива спирална плоча:

Разменувачот на топлина со спирална плоча што може да се одвојува се формира со тркалање на две паралелни тенки челични плочи, формирајќи пар канали на спирален проток кои се одделени еден од друг. Ладните и топлите течности течат во два канали разделени со спирална плоча како површина за пренос на топлина. Помеѓу двете плочи е заварен канал за растојание за да се одржи растојанието помеѓу каналите и исто така да се зголеми вкочанетоста на спиралната плоча. Централна преградна плоча е инсталирана во центарот на разменувачот на топлина за да се одделат двата спирални канали. Постојат покривни плочи или глави заварени на врвот и на дното, како и влезни и излезни цевки за две течности. Општо земено, еден пар на влез и излез се наоѓа на периферниот раб (спојната цевка може да биде тангенцијална или радијална), додека другиот пар се наоѓа на оската. Крајниот дел може да се заварува и затвора на двата краја на едниот канал, додека другиот канал не е заварен. Двата краја се поврзани преку крајните капаци и прирабници, што се нарекува разменувач на топлина со отстранлива спирална плоча од типот II; Структурата на разменувачот на топлина со спирална плоча која се одвојува од типот III е дека едниот канал е заварен и затворен на едниот крај, додека другиот канал е заварен и затворен на другиот крај, а потоа двата краја се поврзани преку крајните капачиња и прирабници.

Примена на разменувач на топлина со отстранлив спирален плоча:

Погоден е за индустрии како хемија, нафта, растворувачи, фармацевтски производи, храна и пијалаци, машини, текстил, металургија, валање на челик, коксирање итн. Може да врши размена на топлина со пареа, размена на топлина на гас, и течна размена на топлина, а исто така е погоден за медиуми со висок вискозитет или барања за ладење со висок вискозитет, како што се услови за ладење, за да се постигнат услови за ладење. фекција и обновување на отпадната топлина.

Детали за разменувач на топлина со отстранлив спирален плоча:

Разменувачот на топлина со отстранливи спирални плочи ги има следните предности во однос на перформансите:

1. Висока термичка ефикасност: може да задржи два вида течности за размена на топлина со ниски стапки на проток, да стимулира турбуленции и да ја подобри ефикасноста на пренос на топлина. Температурната разлика на медиумот може да биде мала како 1 , што резултира со мала загуба на топлина; При иста загуба на притисок, ефикасноста на пренос на топлина е 3 до 5 пати поголема од онаа на тубуларен разменувач на топлина; Ефикасноста на обновување на топлина може да достигне над 99%.

2. Компактен по структура, мал по големина и зафаќа мала површина, зафаќа околу 30% од површината на разменувач на топлина со школка и цевка.

3. Ниска производна цена

4. Флексибилно работење

5. Поради фактот што крајните капаци на двата краја можат да се отворат, во споредба со разменувачите на топлина со неотстранливи спирални плочи, тие се попогодни за инсталација, чистење и одржување и имаат способност за самочистење. Поради спиралниот проток на медиумот, нечистотијата не се таложи лесно; Лесен за чистење, може да се мие со пареа или алкален раствор, едноставен и лесен за ракување, погоден за вградување уреди за чистење.

6. Низок отпор: Цевката за поврзување на школка усвојува тангенцијална структура. Медиумот тече низ еден канал, што овозможува поголема брзина на проток од другите разменувачи на топлина. Губење со низок притисок, може да се користи за ракување со пареа или гас со голем капацитет;

7. Може да се комбинираат повеќе единици за употреба: кога еден уред не може да ги исполни барањата за користење, може да се комбинираат повеќе уреди, но комбинацијата мора да биде во согласност со следните прописи: паралелна комбинација, комбинација на серии, а растојанието помеѓу уредите и каналите е исто. Хибридна комбинација: Еден канал паралелно и еден канал во серија.

8. Кога се користат разменувачи на топлина со отстранливи спирални плочи за размена на топлина на пареа-пареа, мора да биде опремена циркулирачка вода за ладење. Кога средниот притисок и температура го надминуваат опсегот на примена, треба да се изберат други структури на разменувачи на топлина како што се разменувачи на топлина со обвивка и цевки.

9. Мерки на претпазливост при работа на разменувач на топлина со откачена спирална плоча

(1) Кога ќе се прекине соголувањето на пареата, температурата на двете страни на влезната и излезната кашеста маса на разменувачот на топлина треба да биде под 40 .

(2) Спиралниот разменувач на топлина треба да се користи во согласност со наведените барања за да се избегне оштетување.

(3) Откако ќе се отстранат големите капаци на двата краја на разменувачот на топлина што се вади, не може да се користи вода под висок притисок за испирање на разменувачот на топлина, бидејќи тоа сериозно ќе го оштети разменувачот на топлина.

Разменувачот на топлина со отстранливи спирални плочи е ефикасна, заштеда на енергија и ниска опрема за размена на топлина со одлични перформанси.

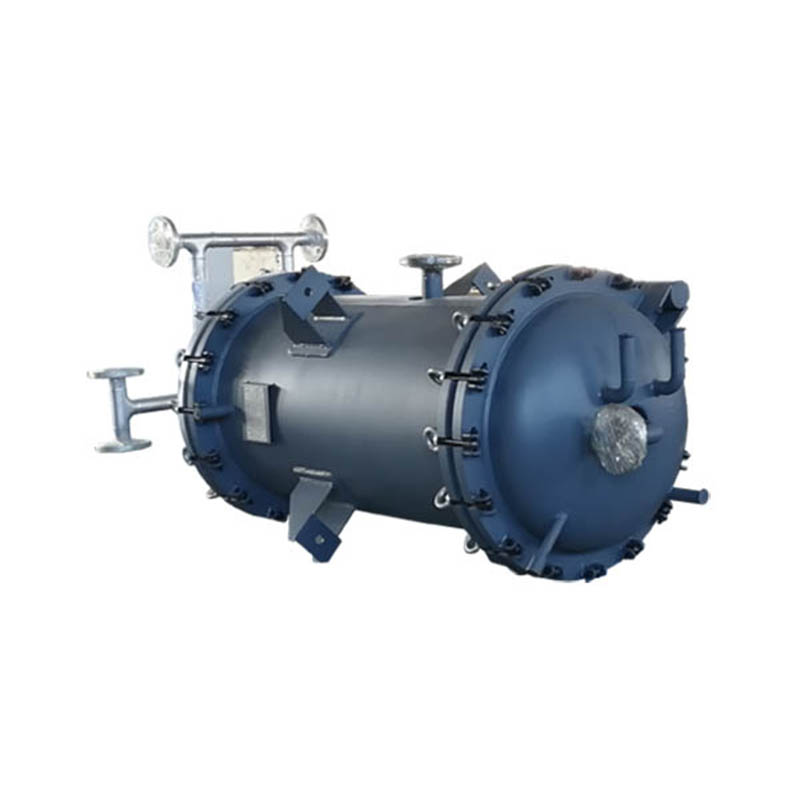

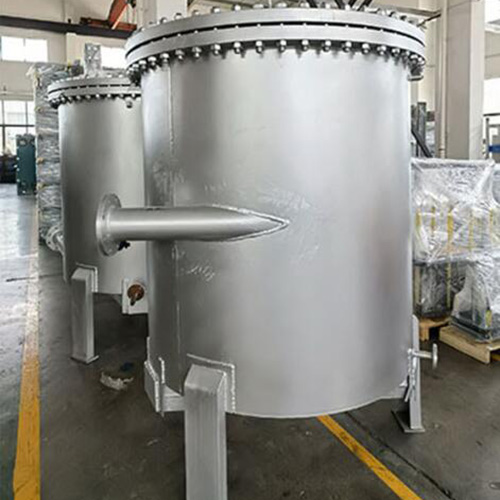

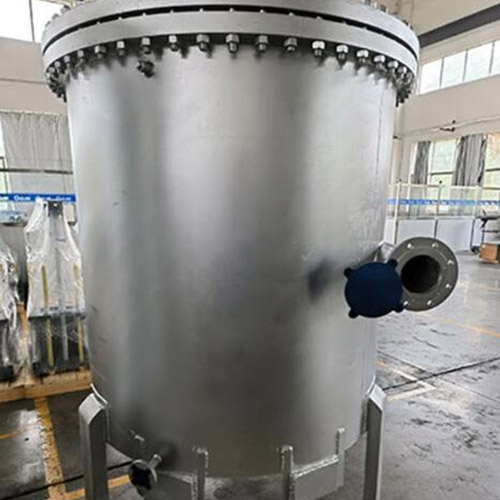

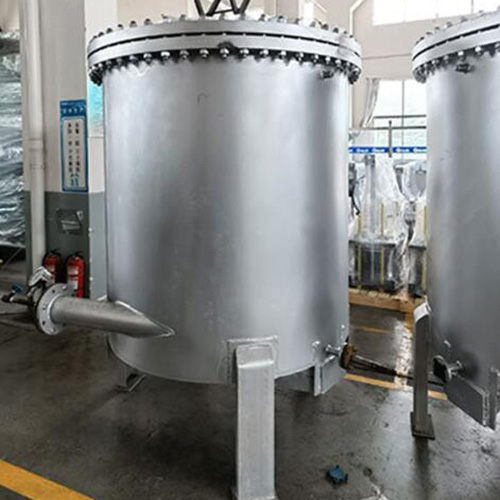

Разменувач на топлина со спирална плоча што се вади
